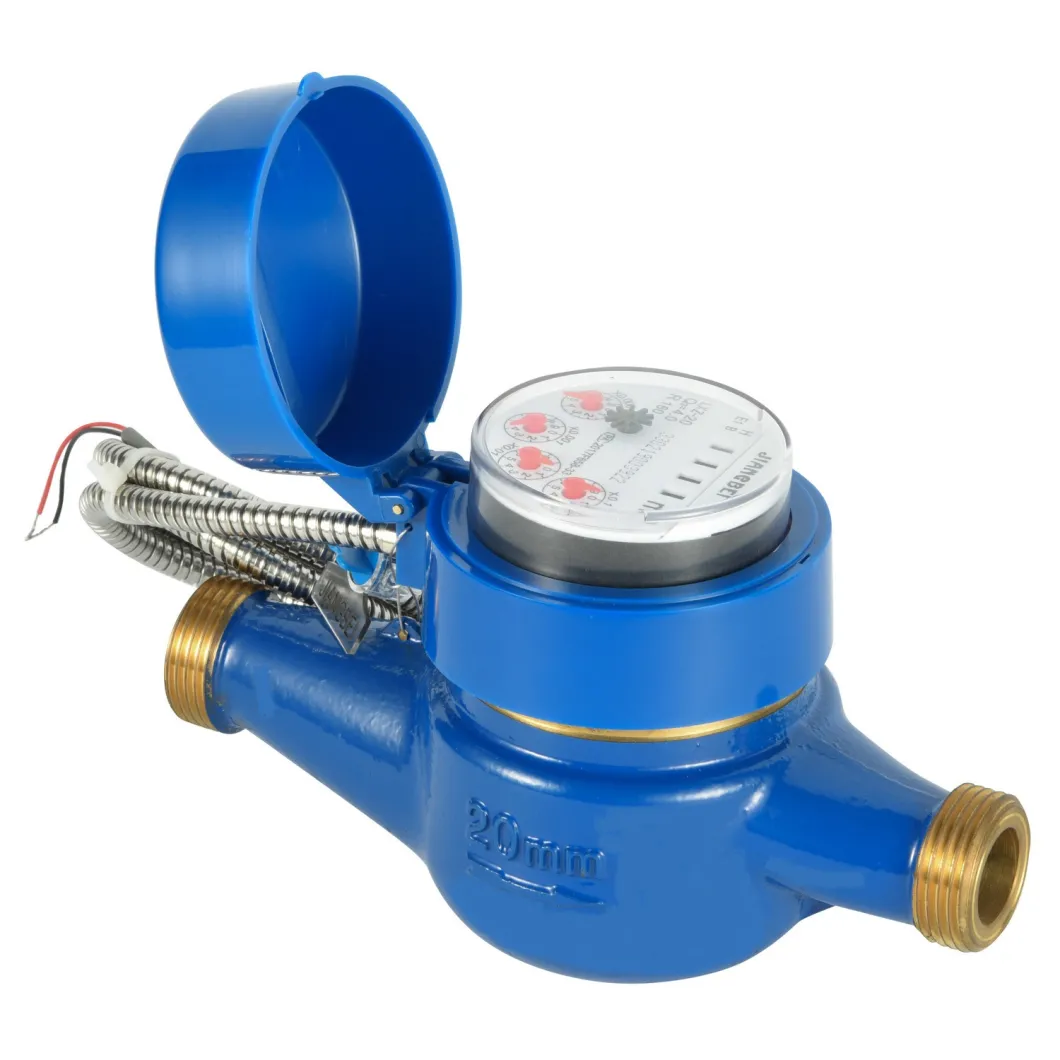

Fotoelektrični digitalni vodomjer sa daljinskim upravljanjem, daljinski upravljač vodoravni tip R160
LXZ2 je vodoravni daljinski upravljač s pametnim vodomjerom za mjerenje hladne pitke vode za stambenu primjenu u veličinama 15 mm-40 mm za hladnu vodu. To je' najtačniji vodomjer u dugom roku.
Karakteristike
* Usvajanje načina komunikacije M-BUS ili RS485.
* Elektronički dijelovi odvojeno su zapečaćeni, a vodootpornost može biti IP68.
* Najveća preciznost, najmanja greška, niska početna brzina protoka.
* Višemjerni vodomjer za suhu vodu.
* Magnetski pogon, manji otpor prenosa, otporan na žabe. * Magnetski štit, za zaštitu vanjskog magnetskog polja
* Mala potrošnja energije.
* Biti stabilan i pouzdan prema &, identifikaciji položaja &. karakteristike fotoelektrične i mikroelektroničke tehnologije.
* Automatsko čitanje i upravljanje.
* Svaki mjerač ima jedinstveni broj lokacije, laku konstrukciju od žice.
Standardna usklađenost
Tehnički podaci su usklađeni sa standardom ISO 4064 klase B, klase C, R80, R100, R125 ili R160 za horizontalnu ugradnju.
Opcionalne karakteristike
* Tijelo mjerača: Mjer i željezo za odabir.
* Način komunikacijskog sučelja: RS485 sučelje ili MBUS sučelje (opcionalno)
* Brzina prijenosa komunikacije: 1200bps, 2400bps, 4800bps ili 9600bps (opcionalno)
*Komunikacijske specifikacije: Sporazum CJ/T188-2004, DL/T645-2007 ili MODBUS sporazum (opcionalno) ili poseban ugovor koji se sklapa po narudžbi
.Uslovi rada
*Napajanje: DC 9-24V (RS485 interfejs) i DC24-42V (MBUS interfejs);
* Vlažnost: 0 ~ 95% RH * Rastojanje između sakupljača podataka i brojila: ≤300m;
* Potrošnja energije: ≤1uA (statička radna struja); ≤12uA (trenutna struja tokom daljinskog očitavanja)
* Temperatura vode: ≤50ºC za mjerač hladne vode
* Temperatura vode: ≤90ºC za mjerač tople vode
* Pritisak vode: ≤1MPa ili 1.6MPa po izboru (10bar ili 16bar po izboru)
Izahtjevi za instalaciju
*Mjerač treba instalirati u okomitom položaju sa smjerom toka koji pokazuje strelica bačena u kućište mjerača s registrom prema gore. *Prije instalacije cjevovod se mora isprati. *Mjerač bi trebao biti stalno pun vode tokom rada.
Maksimalno dozvoljena greška
U donjoj zoni od Qmin (Q1) uključujući do, ali isključujući Qt (Q2) je ± 5%. U gornjoj zoni od Qt (Q2) uključivo do uključujući Qmax (Q4) je ± 2%(mjerač hladne vode).
U gornjoj zoni od Qt (Q2) uključivo do uključujući Qmax (Q4) je ± 3% (mjerač tople vode).
Dodaci
Svaki mjerač vode ima jednu kompletnu spojnicu koja je opcionalna: cijev od 2 komada, matica od 2 komada i brtva od 2 komada.
GLAVNI TEHNIČKI PODACI Prema ISO4064: 2003 (stari standard)
| Veličina | Inch | Class | Qmax | Qn | Qt | Qmin | Minimalno čitanje | Maksimalno čitanje |
| Maksimalni protok | Nominalni protok | Prelazni tok | Min protok | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
GLAVNI TEHNIČKI PODACI Prema ISO4064: 2014 (novi standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| VELIČINA | Inch | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Minimalno očitavanje (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimalno očitavanje (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimalni pritisak (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Maksimalni gubitak (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Maksimalna temperatura | T50 | T50 | T50 | T50 | T50 | |
Dimenzije i težina
| Meter Size | L1 | L2 | L3 | H | W | D |
| mm | ||||||
| DN15 | 165 | 255 | 14 | 118 | 87 | G ¾″B |
| DN20 | 195 | 295 | 16 | 118 | 87 | G 1″B |
| DN25 | 225 | 345 | 22 | 130 | 92 | G1 1/4″B |
| DN32 | 230 | 350 | 22 | 135 | 92 | G1 1/2″B |
| DN40 | 245 | 380 | 27 | 188 | 116 | G 2″B |
