Bežična kontrola ventilaMjerači protoka vode

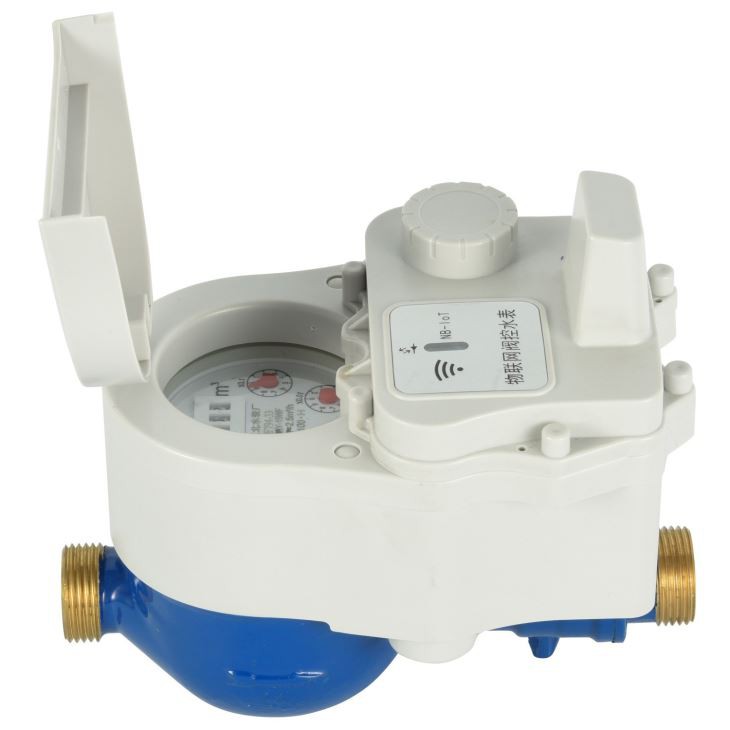

LXSGY-15WV do LXSGY-40WV (15 mm do 40 mm) je bežično daljinsko očitavanje NB vodomjera sa funkcijom upravljanja ventilom, niske potrošnje energije zasnovane na bežičnoj komunikacionoj tehnologiji uskopojasne ćelije, sa podijeljenim dizajnom (elektronički dijelovi su zapečaćeni odvojeno i vodootporna ocjena može biti IP 68), s višesmjernim suhim mjeračem kao osnovnim mjeračem.
Karakteristike:
Mehanički dio NB mjerača je više mlazni mokri ili suhi tip, s visokom preciznošću, niskim protokom pokretanja, lakim očitavanjem, dugim vijekom trajanja itd.
Tijelo brojila može biti od mesinga/željeza/plastike.
Sa funkcijom upravljanja ventilom.
Zadovoljavajući EMC/ESD/EMI, zahtjevi dizajna elektromagnetske kompatibilnosti za elektroničke proizvode dostižu vodeći industrijski nivo.
Bežični modul je odvojen mehaničkim dijelom radi lakšeg održavanja.
Elektronički dijelovi odvojeno su zapečaćeni, a vodootpornost može biti IP 68.
Usvajanje napredne tehnologije kodiranja i provjere podataka, s visokom pouzdanošću komunikacije
NB vodomjer komunicira direktno sa baznom stanicom NB-IOT, bez kolektora i koncentratora kao sistema za očitavanje.
U kombinaciji sa glavnim računarom, izgrađen je sistem za upravljanje daljinskim čitanjem, kako bi se osiguralo automatsko očitavanje i nadgledanje.
Izvještavanje o ciklusu podataka vodomjera: može se prema tome postaviti tako da izvještava podatke po satu, dnevno, mjesečno, uključujući akumuliranu količinu vode, kapacitet baterije, stanje brojila, kao i izvještajni period.
Zgodno mehaničko čitanje: čitanje ne bi utjecalo na sastavljanje bežičnog modula NB.
Stabilan signal: s baznom stanicom NB-IOT brojila NB postavljaju mrežu pomoću osnovne mreže kako bi osigurali stabilnost signala.
Daljinsko upravljanje ventilom: može daljinski upravljati ventilom ako ima zaostalih dugovanja.
Zaporni ventil u slučaju napada: kada brojilo napadne magnet ili struja, automatski će zatvoriti ventil i alarmirati.
Učitavanje okidača/dugmadi: normalno, NB mjerač kontrole ventila je u statusu super niske potrošnje energije. Nakon aktiviranja ili pritiska na dugme, modul bi mogao prenijeti trenutne podatke i radni status.
Zaporni ventil kada je baterija prazna: kada je napon baterije manji od jednog određenog broja, modul može automatski isključiti ventil i učitati podatke.
Zaporni ventil kada nema struje: kada je mjerač nestao, ventil bi se isključio i učitavao podatke uz pomoć Farad kondenzatora.
Otkrivanje kvara ventila' automatski će procijeniti radi li krajnji prekidač normalno, pa čak i ako ne radi, ventil se može normalno uključiti ili isključiti. Ako je ventil pogrešan, mjerač će se oglasiti.
Bez ožičenja i jednostavna instalacija.
PrednostNtraka sa strelicamaCellularTehnologija NB-IOT-a.
Mala potrošnja energije
Duboka pokrivenost od 20 dB i pojačanje (veća penetracija u zid nego 2G).
Niski troškovi, više veza (brojilo prenosi podatke direktno na baznu stanicu, bez pomoći posredničke opreme.
Sigurnost (usvajanje platforme za upravljanje oblakom kako bi se osigurala sigurnost klijenata)
Pouzdanost interneta (usvajanje posebnog interneta kako bi se osigurao stalan i stabilan rad.
Ponovna upotreba trenutnog mobilnog interneta (brzo i jeftino).
Globalni standardni troškovi i roming.
Parameters ofElectronics
| Stavka | Parametri |
| Frekvencija | 800MHz, 900MHz |
| Način komunikacije | Dupleks, slanje i primanje |
| Izlazna snaga | & lt; 23dBm |
| Primite osjetljivost | -136dBm |
| Emisiona struja | & lt; 250mA |
| Receive Current | & lt; 80mA |
| Sleep Current | ≤4uA |
| Vidljiva udaljenost | & gt; 20 km |
| Komunikacijski protokol | COAP |
| Radna temperatura modula | -20ºC~+70ºC |
| Način rada baterije i kapacitet | ER26500; 8500mAh |
| Trajanje baterije | Izvještavanje jednom dnevno: oko 6 godina |
Automatska topologija mreže NB vodomjera.
Standardna usklađenost
Tehnički podaci su usklađeni sa standardom ISO 4064 klase B, klase C, R80, R100, R125 ili R160 za horizontalnu ugradnju.
Uslovi rada:
Temperatura vode: ≤50ºC za mjerač hladne vode; ≤90ºC za mjerač tople vode
Skromnost: 0 ~ 95%RH
Radni pritisak: ≤1,0 Mpa.
Gubitak pritiska: ≤0.063Mpa.
Klasa okruženja: B (instalirano unutra).
Elektromagnetska klasa: E1 (stambena, poslovna i svjetlosna industrija).
Vodootpornost: IP 68.
Zahtjevi za instalaciju
*Mjerač treba instalirati u vodoravnom položaju sa smjerom toka kako je označeno strelicom bačenom u kućište mjerača s registrom prema gore.
*Prije instalacije cjevovod se mora isprati.
*Mjerač bi trebao biti stalno pun vode tokom rada.
Maksimalno dozvoljena greška
U donjoj zoni od Qmin (Q1) uključujući do, ali isključujući Qt (Q2) je ± 5%.
U gornjoj zoni od Qt (Q2) uključivo do uključujući Qmax (Q4) je ± 2%(mjerač hladne vode).
U gornjoj zoni od Qt (Q2) uključivo do uključujući Qmax (Q4) je ± 3% (mjerač tople vode).
Dodaci
Svaki mjerač vode ima jednu kompletnu spojnicu koja je opcionalna: cijev od 2 komada, matica od 2 komada i brtva od 2 komada
GLAVNI TEHNIČKI PODACI Prema ISO4064: 2003 (stari standard)
| Veličina | Inch | Class | Qs | Qp | Qt | Qmin | Minimalno čitanje | Maksimalno čitanje |
| Protok preopterećenja | Nominalni protok | Prelazni tok | Min protok | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
GLAVNI TEHNIČKI PODACI Prema ISO4064: 2014 (novi standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| VELIČINA | Inch | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Minimalno očitavanje (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimalno očitavanje (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimalni pritisak (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Maksimalni gubitak (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Maksimalna temperatura | T50 | T50 | T50 | T50 | T50 | |
Dimenzije i težinat
| Veličina (DN) | Horizontalno | Connecting Thread | ||
| Dužina L | Širina B | Visina H | ||
| mm | mm | D | ||
| 15 | 165 | 90 | 150 | G¾B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 225 | 104 | 175 | G1¼B |
| 32 | 230 | 104 | 175 | G1½B |
| 40 | 245 | 125 | 210 | G2B |
